Hersteller Schiegl

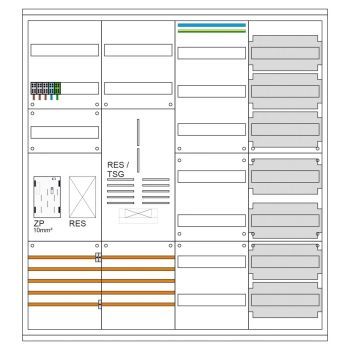

Aufbau gem. VDE-AR-N 4100/2019-04

• 1 Stück 1 eHZ-Zählerplatz montiert gem. VDE-AR-N 4100
• 1 Stück Zählerreserveplatz
• 1 Stück TSG (3P)
• 1 Stück Verteilerfeld
• 1 Stück TK Feld

• AAR oben: Hauptleitungsabzweigklemme 5 x 25mm²
• Zählerplatz: Verdrahtung = H07V-K 10mm²
• NAR unten: Sammelschienensystem 5- polig ( vorbereitet für HSA )
• Stahlblech- Gehäuse, SK 2, elektrolytisch verzinkt RAL 9010
• Verteiler mit PE/N Steckklemme PE 32-polig, N16+16-polig
• Verteiler 9-reihig davon 2 Reihen für APZ Nachrüstsatz
• Fronttür mit Hebelverschluss entsprechend DIN VDE 0603 1-3, DIN 43870
• Einbaubereich: innen, Aufputz oder teilversenkt
• Maße:(H x B x T) 1150 x 1050 x 210mm
• IP31/43
• Schutzklasse II(schutzisoliert)

Für jede herkömmliche Hausverteilung zugelassen!

Wir liefern ausschließlich vorverdrahtete und vormontierte Zählerschränke, Made in Germany, Schutzisoliert, für alle Bestückungen und Energieversorgungsbereiche!

Auch IP54 und EHZ, alle nicht gelisteten Schränke bitte anfragen.
