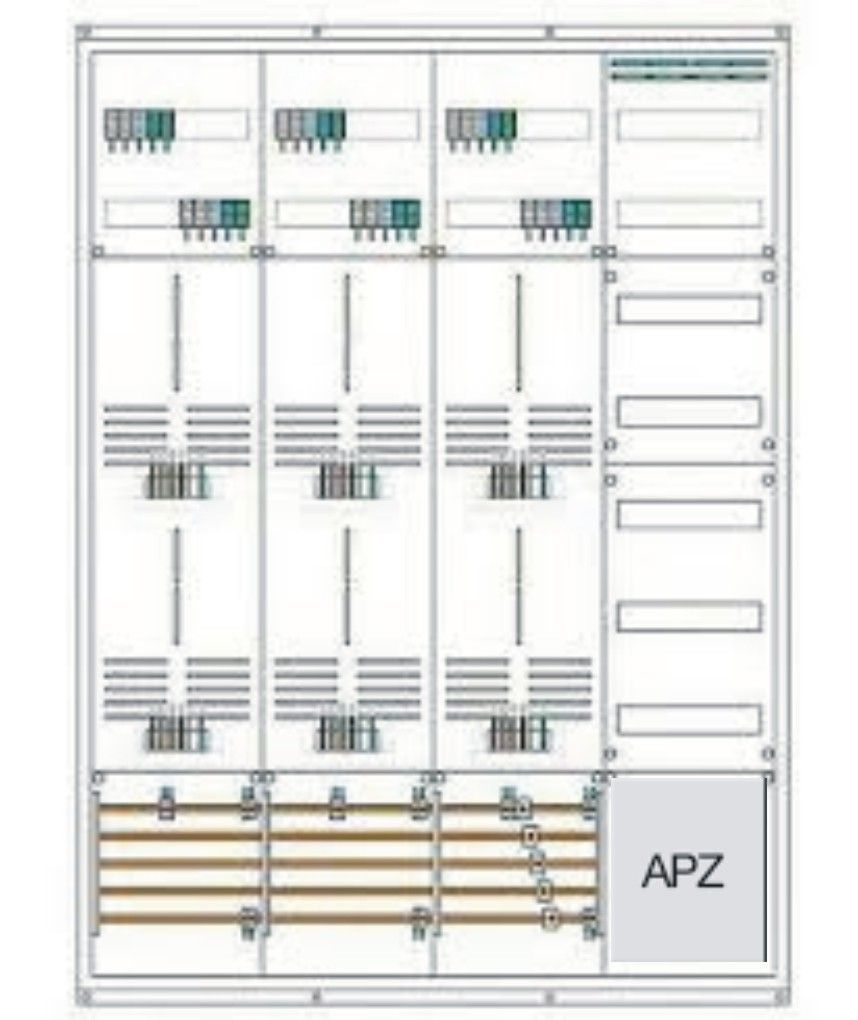

Schiegl Zählerschrank 3HZ, 6 Zählerplätze (Ferraris), 1 Verteiler und APZ
Für herkömmliche DIN- Dreipunkt Zählerbefestigung (Ferraris Zähler)
Technische Daten.:
Hersteller Schiegl
AAR oben:
Hauptleitungsabzweigklemme 5 x 25mm²
Zählerplatz:
Verdrahtung = H07V-K 10mm²
NAR unten:
Sammelschienensystem 5- polig ( vorbereitet für HSA )
Stahlblech- Gehäuse, SK 2, elektrolytisch verzinkt
Verteiler mit PE/N Steckklemme PE 32-polig, N16+16-polig
Fronttür mit Hebelverschluss
Einbaubereich:
innen, Aufputz oder teilversenkt
Maße:(H x B x T) 1450 x 1050 x 210mm
IP43
Schutzklasse II(schutzisoliert)
VDE- Konform: VDE AR-N 4100:2019-04
Inklusive APZ Satz!
1x Schottung waagerecht
1x Montageblech 245 x 120mm gelocht
1x RJ45- CAT6 Buchse isoliert, aufrastbar
1x Isolierschlauch für Datenleitung 1500mm
Kurze Erklärung zum Abschlusspunkt Zählerplatz - APZ
Der APZ- Satz ist die Schnittstelle zwischen Hausübergabepunkt (HÜP) und dem Zählerplatz.
Der Raum für das APZ muss mindestens 300mm hoch und plombierbar sein.
Er ist mit einer Montageplatte sowie einer Hutschiene (min. 4TE) ausgestattet und dient
zur Aufnahme von Geräten wie z.B. Modem, Stromversorgung des Modems und zum Anschließender Datenleitung zum HÜP.
VDE- Konform: VDE-AR-N 4100:2019-04
